Les appareils de commutation de tension moyenne peuvent-ils être utilisés dans les systèmes d'alimentation DC? C'est une question qui me pose souvent en tant que fournisseur d'appareil à commutation moyenne. Dans cet article de blog, je vais décomposer les tenants et les aboutissants de l'utilisation de l'appareillage de commutation moyenne dans les systèmes d'alimentation DC, partageant mes idées et mon expérience dans l'industrie.

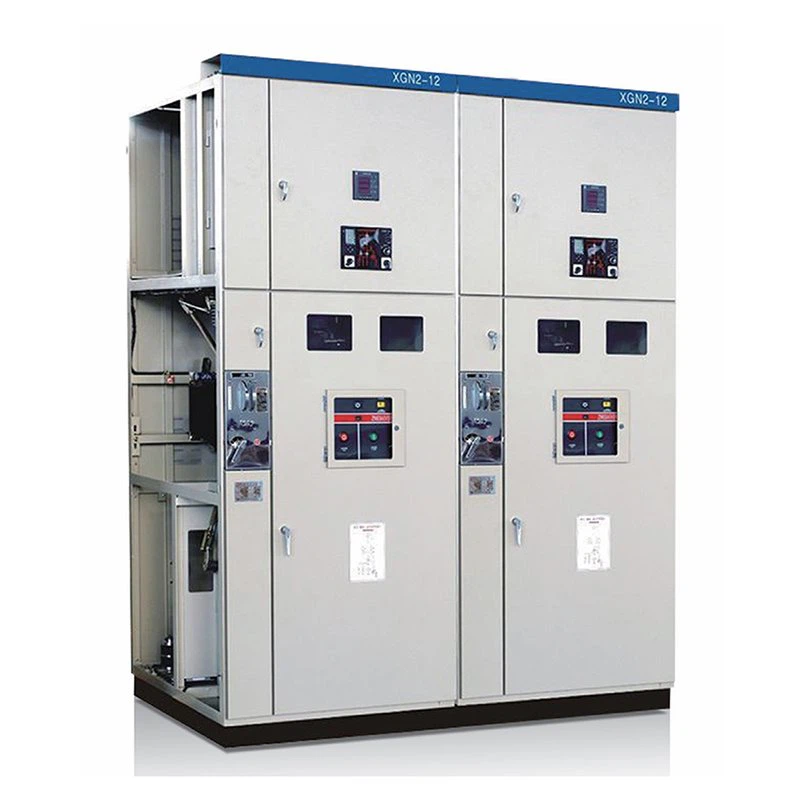

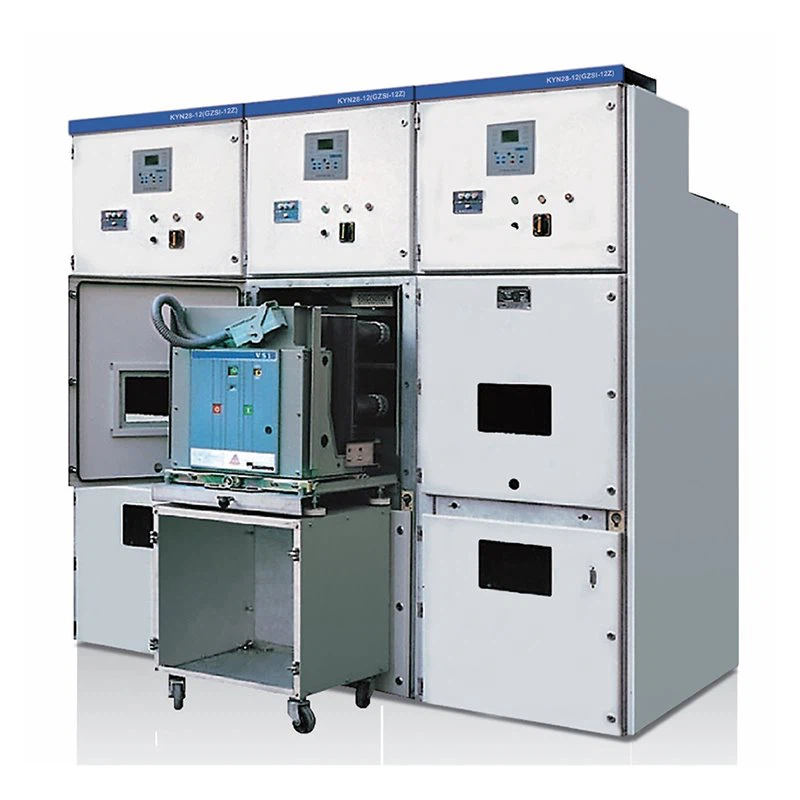

Tout d'abord, comprenons ce qu'est la superficie de commutation de tension moyenne. C'est un élément crucial dans les systèmes d'alimentation électrique, utilisés pour contrôler, protéger et isoler l'équipement électrique. La tension moyenne varie généralement de 1 kV à 72,5 kV, et l'appareillage de commutation est disponible en différents types, commeAppareillage d'alimentation en métal amovibleetAppareillage à commutation enclosé par métal fixe à AC fixe. Ceux-ci sont principalement conçus pour alterner les systèmes de courant (AC), qui sont la norme dans la plupart des réseaux électriques du monde entier.
Mais qu'en est-il des systèmes d'alimentation du courant direct (DC)? L'alimentation DC devient de plus en plus populaire, en particulier avec la montée des sources d'énergie renouvelables comme les panneaux solaires et les systèmes de stockage d'énergie. Les systèmes DC présentent certains avantages par rapport à la CA, comme les pertes de transmission plus faibles sur de longues distances et une meilleure compatibilité avec les dispositifs électroniques. Ainsi, notre fidèle d'appareil de commutation de tension moyenne pour les systèmes AC peut-il fonctionner dans les configurations DC?
La réponse courte est: cela dépend. Il existe des différences significatives entre AC et DC qui affectent le fonctionnement de l'appareillage de commutation. L'une des plus grandes différences est la façon dont les interruptions actuelles. Dans un système AC, le courant traverse naturellement zéro deux fois par cycle, ce qui facilite l'interruption du flux d'électricité. Lorsqu'un interrupteur dans une utilité de l'interrupteur CA s'ouvre, le courant arrête de couler lorsqu'il atteint zéro. Ceci est connu sous le nom de traversée de courant naturel naturel.
D'un autre côté, DC n'a pas de croisement zéro naturel. Une fois que le courant commence à couler dans un circuit DC, il continue jusqu'à ce que quelque chose l'arrête activement. Cela signifie que l'interruption de courant continu est beaucoup plus difficile. Lorsque vous essayez d'ouvrir un interrupteur dans un circuit CC, un arc se forme entre les contacts. Cet arc peut être très difficile à éteindre car il n'y a pas de croisement zéro naturel pour aider à le casser. L'ARC peut endommager les contacts d'appareillage, entraînant une réduction de la durée de vie et des risques de sécurité potentiels.
Une autre différence est la contrainte de tension sur l'isolation. Dans les systèmes AC, la tension alterne entre les valeurs positives et négatives. Cela fait que l'isolation connaît un schéma de stress cyclique. Dans les systèmes DC, la tension est constante, ce qui peut entraîner un autre type de stress sur l'isolation. Au fil du temps, cela peut entraîner la dégradation de l'isolation différemment par rapport à un système AC.
Malgré ces défis, il est possible d'utiliser des appareils de commutation de tension moyenne dans les systèmes d'alimentation DC, mais certaines modifications sont généralement nécessaires. Par exemple, des techniques spéciales d'arc - extinction peuvent être utilisées pour faire face au manque de croisement zéro naturel. Certaines conceptions d'appareillage de commutation utilisent des champs magnétiques ou des chambres remplies de gaz pour aider à éteindre l'arc plus efficacement.
De plus, les matériaux d'isolation et la conception doivent être soigneusement pris en compte. Les appareils de commutation pour les systèmes CC peuvent nécessiter des types d'isolation plus épais ou différents pour gérer la contrainte de tension constante. Les fabricants doivent prendre en compte ces facteurs lors de l'adaptation de l'appareillage de commutation CA pour l'utilisation à courant continu.
Il existe également des applications spécifiques où l'appareil de commutation de tension moyenne peut être utilisé dans les systèmes DC sans trop de problèmes. Par exemple, dans certains systèmes de distribution de puissance CC industriels où les courants et les tensions sont relativement stables, et les exigences de commutation rapide et fréquente ne sont pas aussi élevées. Dans ces cas, avec une conception et une maintenance appropriées, des appareils de commutation de tension moyenne existants peuvent être faits raisonnablement bien.
Cependant, pour les applications à courant continu à haute puissance, comme les lignes de transmission CC à grande échelle ou les systèmes de stockage d'énergie élevés, l'appareil-commandant DC dédié est souvent le meilleur choix. L'appareillage de commutation CC dédié est spécialement conçu pour gérer les caractéristiques uniques du courant CC, telles que de meilleures capacités d'arc - extinction et des conceptions d'isolation plus appropriées.
En tant que fournisseur d'appareillage de commutation à moyenne tension, j'ai vu la demande croissante de solutions qui peuvent fonctionner dans les environnements AC et CC. Nous recherchons et développons constamment de nouvelles technologies pour rendre notre plus polyvalent plus polyvalent. Nous cherchons des moyens d'améliorer les mécanismes d'arc de l'arc et d'améliorer les performances de l'isolation pour rendre nos produits plus adaptés aux systèmes CC.
Si vous êtes sur le marché des appareils de commutation moyenne et envisagez de l'utiliser dans un système d'alimentation DC, il est important de consulter les experts. Vous devez évaluer vos exigences spécifiques, telles que le niveau de tension, l'ampleur du courant et la fréquence de commutation. Une analyse détaillée de votre système aidera à déterminer si l'appareil de commutation existant peut être utilisé avec des modifications ou si vous avez besoin d'appareil de commutation DC dédié.
Lorsqu'il s'agit de prendre une décision, le coût est également un facteur. La modification de l'appareillage de commutation AC existant pour l'utilisation de CC peut être plus coûteux - dans certains cas, en particulier pour les petits projets. Mais pour les applications à grande échelle et à haute performance, investir dans des appareils à commutation CC dédiés pourrait être le choix de terme plus intelligent.
En conclusion, bien que l'appareillage de commutation moyenne soit principalement conçu pour les systèmes CA, il peut potentiellement être utilisé dans les systèmes d'alimentation DC avec les bonnes modifications. La clé est de comprendre les différences entre AC et DC et de prendre des mesures appropriées pour relever les défis. Alors que la demande de courant continu continue de croître, l'industrie verra probablement plus d'innovations dans la technologie d'appareillage de commutation pour combler l'écart entre les applications AC et CC.
Si vous êtes intéressé à en savoir plus sur notre largeur de commutation de tension moyenne et comment il peut être adapté pour votre système d'alimentation DC, ou si vous avez des questions sur la compatibilité et les performances, n'hésitez pas à tendre la main. Nous sommes là pour vous aider à trouver la meilleure solution pour vos besoins spécifiques. Que vous soyez un propriétaire de petite entreprise qui cherche à mettre à niveau votre système électrique ou un développeur de projets à grande échelle, nous pouvons vous fournir l'expertise et les produits dont vous avez besoin. Commençons une conversation sur vos exigences d'appareillage de commutation et voyons comment nous pouvons travailler ensemble pour faire de votre système d'alimentation DC un succès.
Références
- Systèmes d'énergie électrique: principes et applications par Ali A. Chowdhury
- Manuel de l'appareillage de commutation: Guide de la technologie d'appareillage moyen et haute tension par George E. Geiger, Donald A. Blume
